DDoS testbed 구축(sFlow)

개요

• DoS 공격 시 서버에서 송수신하는 패킷 양, 데이터 양을 모니터링하기 위한 테스트베드가 필요함에 따라
  네트워크 리소스 부하량을 가시성이 좋은 형태로 구현해 놓은 DoS용 테스트베드를 찾고 구축하고자 함
• 구글링으로 인터넷을 배회하던 도중 sflow라는 docker 이미지를 찾게 됨

sflow

이 sflow라는 친구는 라우터/스위치 장비의 네트워크 부하량 및 ddos를 효과적으로 막을 수 있게
모니터링하고 솔루션을 제공해주는 docker 이미지라고 함

수신 bps도 나오고 pps도 나와서 아주 제격이다 싶었다.





sflow/ddos-protect 이미지를 사용하면 dos 공격 현황을 그래프형식으로 모니터링 할 수 있음



sflow 구축

docker 이미지라 구축이 아주 간단

용도에 따라 sflow-rt, sflow-test, sflow/ddos-protect 등 이미지가 여러개로 나뉘지만
계기판처럼 생긴 대시보드는 모든 이미지가 가지고 있어서 아무거나 받아 구축해도 됨

시연환경에서는 sflow/ddos-protect를 다운로드해서 구축



1. 터미널 또는 파워쉘에서 sflow 이미지 다운로드

$ docker pull sflow/ddos-protect



2. 다운로드한 이미지를 사용해 컨테이너 생성, 생성하면서 8008, 6343(udp)포트는 각각 동일한 포트에 맵핑되도록 포트포워딩 설정

$ docker run -p 6343:6343/udp -p 8008:8008 sflow/ddos-protect



3.브라우저에서 localhost:8008로 접근해 sflow 시스템 접근, 네트워크 부하량 모니터링 수행

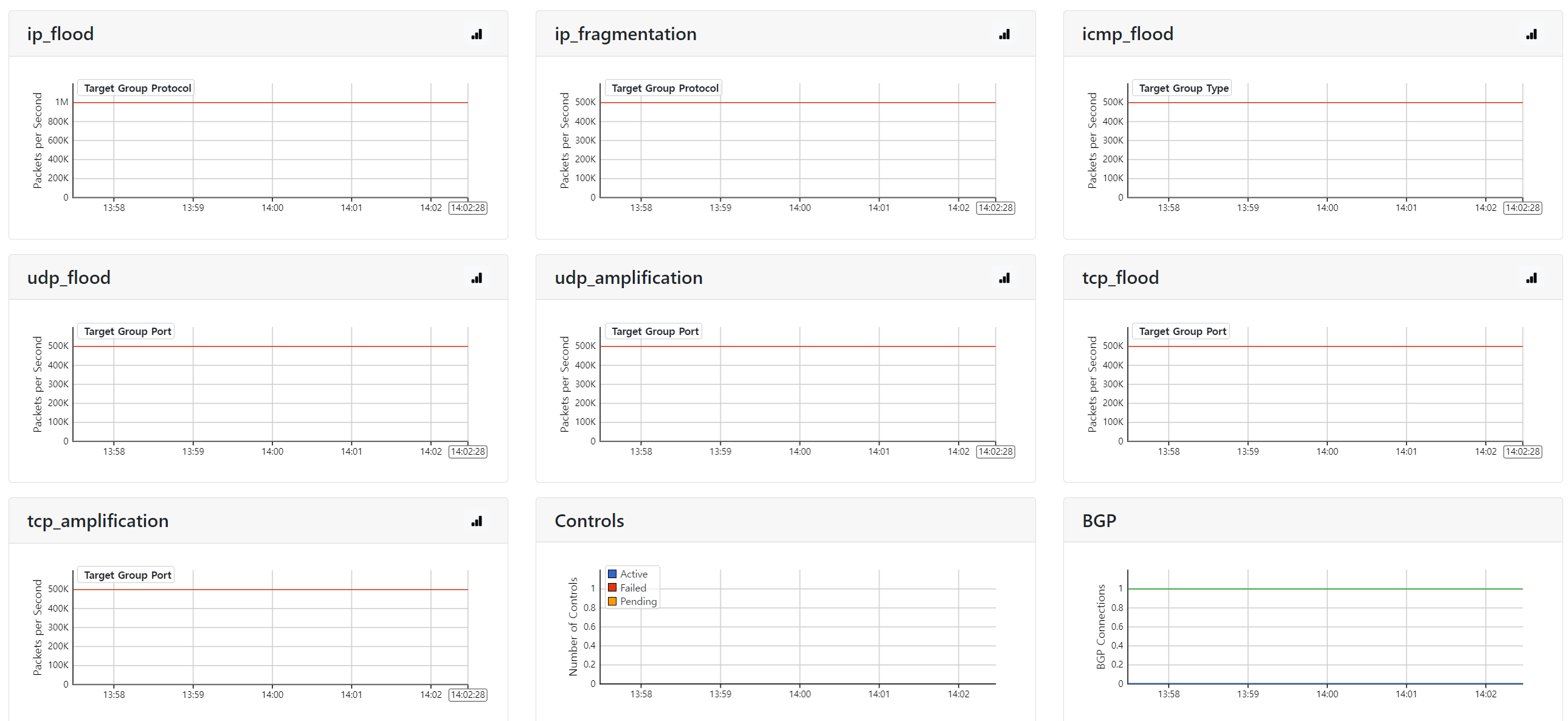

sflow 시스템을 대상으로 slowloris 공격을 수행했을 때의 화면



현재까지 sflow의 한계

slowloris 공격을 수행했을 때의 화면을 보면 알겠지만 sFlow Byte 계기판이 올라갈 생각을 안함
> sflow 시스템에서는 현재 모니터링 웹 서비스(8008)과 데이터 수신 포트 6343(udp)을 열어놓고 데이터를 수신받고 있는데 저 sFlow Bytes와 sFlow Packets 계기판을 올리려면 udp 포트에 udp관련 dos 공격을 때려야한다는 걸 확인
> 고로, udp 관련 dos 공격을 6343으로 때릴때만 모니터링할 수 있음
> 데이터 수신량을 측정할 시스템에서 host sFlow 에이전트를 설치해야 sFlow Bytes와 sFlow Packets을 측정할 수 있음
에이전트 설치 후 sFlow/host-sFlow 이미지 설치 및 설치한 이미지를 사용해 로컬 호스트와 통신 가능한 컨테이너를 실행해야 함

$ docker run --rm -d -e "COLLECTOR=host.docker.internal" -e "SAMPLING=100" --net=host -v /var/run/docker.sock:/var/run/docker.sock:ro --name=host-sflow sflow/host-sflow



이렇게 구성하면 host sFlow 에이전트가 설치된 시스템의 네트워크 부하량을 확인할 수 있음
여기까지 진행하면 아래와 같이 구성되고 로컬호스트의 부하량을 sFlow/ddos-protect 컨테이너(모니터링 시스템)에서 확인할 수 있게 됨



dos 공격을 했음에도 그래프에 데이터가 작성되지 않음
> 원인 미상…

결론

sflow 외에도 수신 패킷량과 데이터량을 알 수 있는 시스템 자체는 mod_status를 사용해 가볍게 구현 가능하므로, 아득바득 해당 시스템을 고집할 필요는 없다고 판단했지만 mod_status는 네트워크 수준의 dos 공격의 부하량에 대해서는 모니터링 할 수 없으므로 돌고돌아 sflow…
